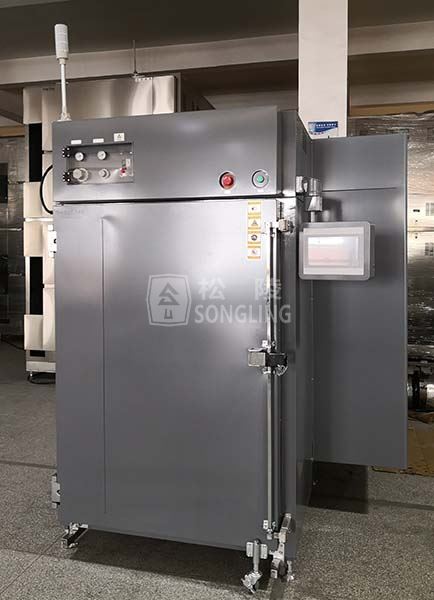

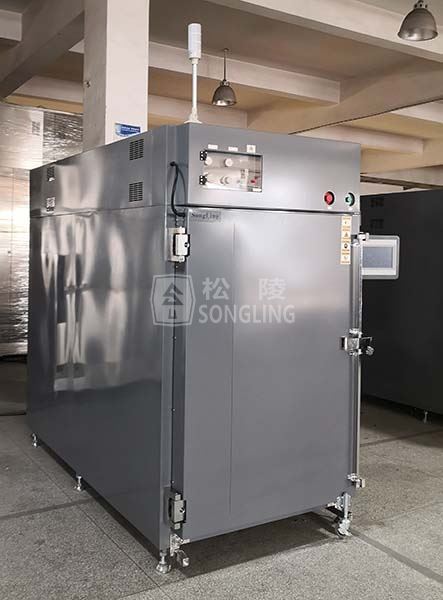

該烘箱用于方形鋁殼鋰離子電池的烘干，確保電池水分符合工藝要求，便于電池的制造加工。兼容LP27148134（藍本）和LP2714895等常規型號電池的烘干，電池重量約1300g，具體尺寸如下圖1。采用小車上下料（配備外接小車，5臺烘箱預計需要12輛上下料小車和4輛外接小車），小車規格由乙方根據烘箱尺寸調整。
|
規格型號 |
SBVO-234APNGS |
|
|
腔內容積（m3） |
2.34 |
|
|
尺寸 |
內腔尺寸（高*寬*深） |
1227mm×880mm×2170mm |
|
外形尺寸（高*寬*深） |
2184mm×1773mm×2529 |
|
|
箱體 構造 |
外殼材料 |
冷軋鋼板，烤漆 |
|
內腔材料 |
不銹鋼 |
|
|
開門方式 |
單開門，門開啟有支持滑輪防止下垂并帶剎車功能，防止門開啟后自由滑動撞到其他物體。 |
|
|
運風方式 |
左右水平送風 |
|
|
抽氣口位置 |
頂部控制箱內，配置抽氣電磁閥 |
|
|
放氣口位置 |
頂部控制箱內，配置充氣電磁閥 |
|
|
加熱器位置 |
腔體內部四周，門上帶輔助加熱 |
|
|
鼓風電機位置 |
頂部 |
|
|
控制箱位置 |
頂部 |
|
|
保溫層厚度 |
≥90mm |
|
|
箱內分層 |
腔體配置2輛不銹鋼小車 |
|
|
主要 性能 |
溫度范圍 |
RT+25℃~180℃ |
|
控溫精度 |
±1℃ |
|
|
溫度波動度 |
≤±1℃ |
|
|
溫度均勻性 |
≤±3℃ |
|
|
升溫時間（空箱） |
≤40分鐘（空箱，25℃~100℃）；≤4小時（滿載時產品表面溫度從室溫加熱到110℃）；產品滿載時烘干總時間不超過20小時（包括升溫和降溫時間） |
|
|
真空度 |
不小于10Pa |
|
|
24小時平均漏氣量 |
≤0.3kPa/h |
|
|
快速水冷降溫系統 |
降溫時真空腔內沖入干燥氮?dú)?，?jīng)過外部冷卻交換裝置，采用冷卻水作為冷媒介質，將氮?dú)饫鋮s后，由冷卻交換器循環風機強制將送入真空腔內，循環交換，達到快速冷卻效果； |
|
|
箱外表面溫度 |
≤室溫+25℃ |
|
|
電氣 參數 |
電源 |
AC380V 3相4線 50Hz |
|
加熱功率 |
30KW |
|
|
鼓風功率 |
370W*2 |
|
|
安全 裝置 |
空氣開關 |
防止過流和短路 |
|
熱繼電器 |
保護送風機，防止風機溫度過高 |
|
|
超溫保護儀 |
防止工作室溫度過高，保護產品 |
|
|
功能要求 |
四壁及門共10個溫度傳感器箱內固定，5個控溫，5個超溫保護 |
|
|
可編程控制，10.0英寸彩色液晶觸摸屏顯示設置 |
||
|
配置電磁閥，抽真空、保壓、充氣全自動可編程控制 |
||
|
真空度、溫度自由調整，可在某一固定溫度和某段真空度范圍條件下自動保持 |
||
|
設備運行過程（抽真空，保壓、充氣及升降溫）為PLC自動控制 |
||
|
環境條件 |
溫度：5℃~45℃/相對濕度：不大于85%/ |
|
|
滿足標準 |
GB/T30435-2013電熱干燥箱及電熱鼓風干燥箱 |
|
|
GB/T 10067.5-1993 電熱設備基本技術條件 |
||
